一、背景

电力变压器是电力系统中重要的电气设备之一，其运行状况对电力系统安全可靠运行关系极大。据相关资料统计，1990－1999年间110kV及以上变压器的平均事故率约为0.69%。其中因绕组超温运行，导致绝缘老化，变压器绕组击穿、烧毁事故占有相当大比例。对于油浸式变压器，其寿命实际主要是固体绝缘（纤维纸）的寿命。促使绝缘老化的主要因素是温度、水分和氧气，其中在变压器带负载时，热效应的作用最为突出。可以说热效应是变压器老化的决定性因素。也就是说变压器绕组绝缘的热老化速度与绕组的热点温度有关。

DL／T572—1995《电力变压器运行规程》规定，变压器的上层油温一般不得超过95℃。上层油温如果超过95℃，变压器绕组的温度就要超过绕组绝缘物的耐热强度，从而加速绝缘物的老化。故变压器运行中，一般规定了85℃这个上层油温的界限。

以往测量变压器温度都是人工使用红外测温仪测量，这种测量方法不仅增大了工作强度，测量的时候容易受到环境影响造成数据不准，温度超标工作人员也无法第一时间得知。采用我公司自行研发的无线测温系统不仅能够省时省力数据准确，在变压器温度超标时监控后台能够进行声光报警，以便工作人员及时处理，减小损失。

二、系统组成

有源无线测温传感器

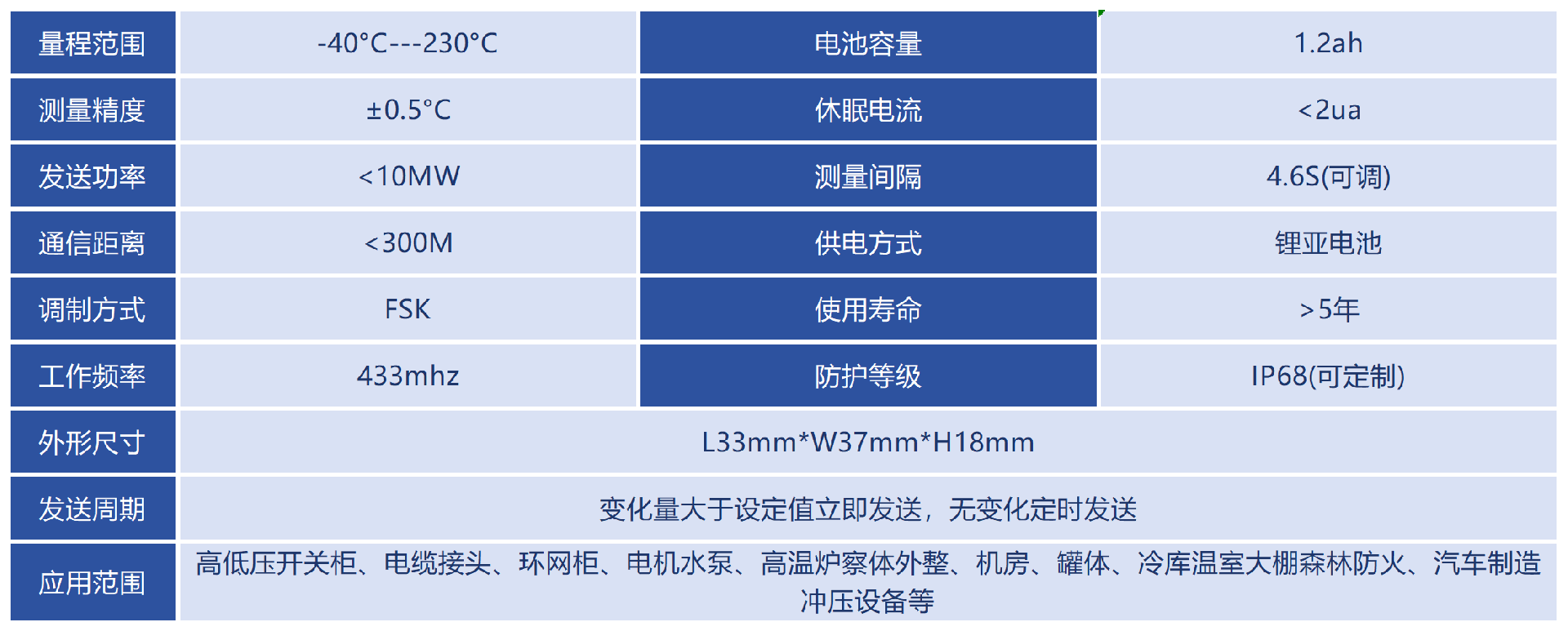

技术参数

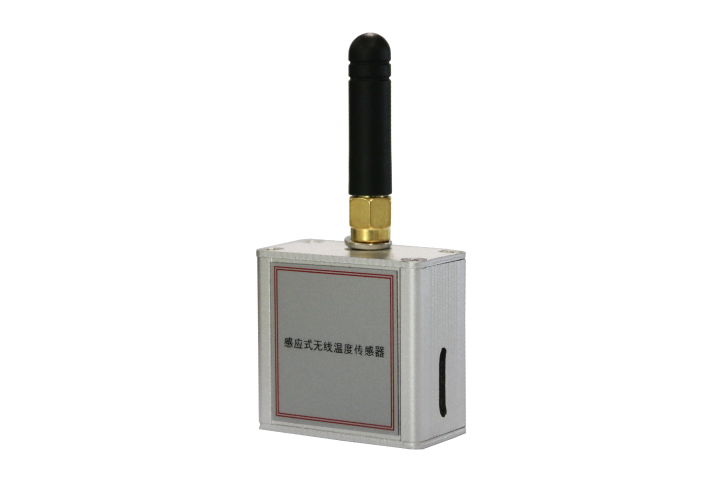

无源无线测温传感器

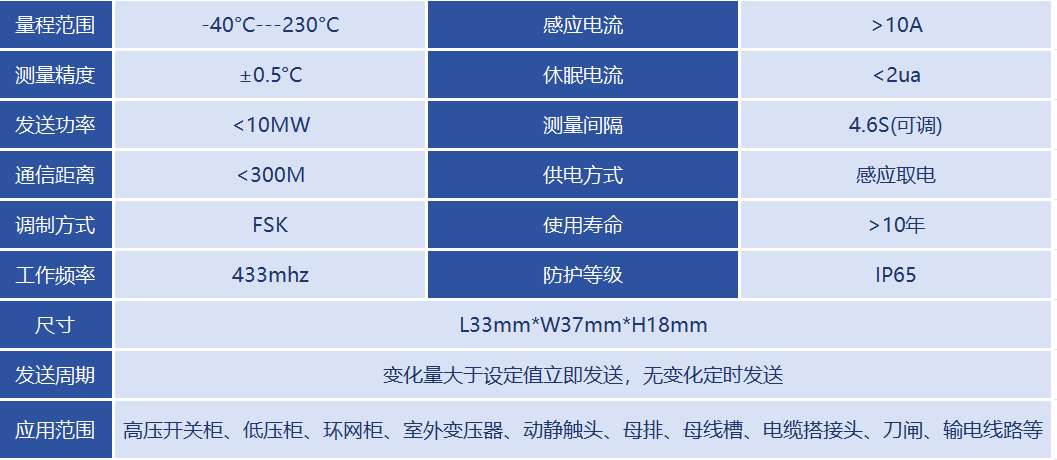

技术参数

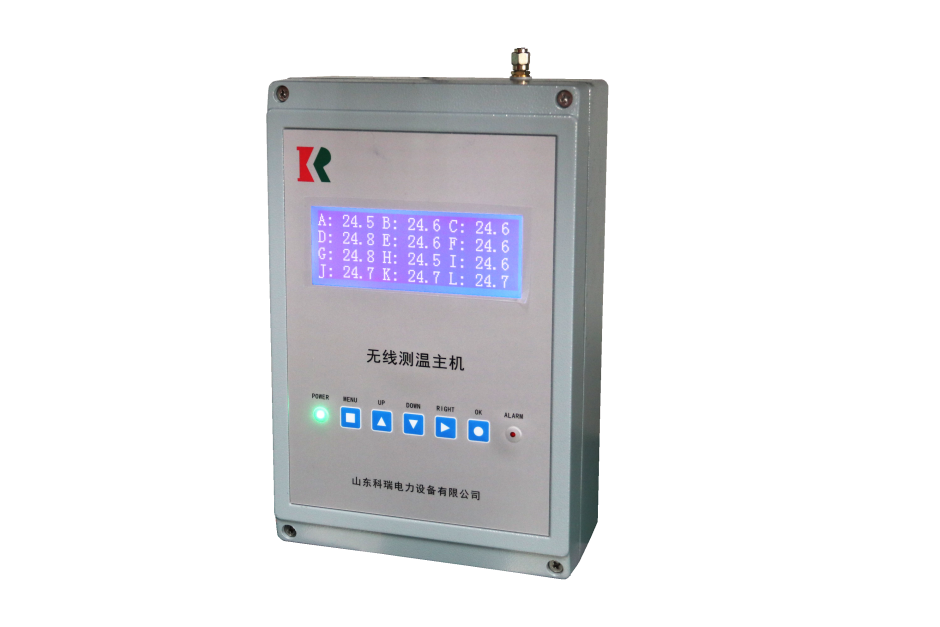

壁挂式铸铝无线测温主机

用于接收无线温度传感器发射的无线数字信号, 通过显示屏显示当前所测温度。同时上传到监控后台，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

技术参数

后台软件

后台监控软件可以显示所有温度点进行排列展示，可以按照车间名称、柜子名称等进行分页展示。当温度达到报警值时软件界面自动弹出发热点位置的信息，必须在值班人员确定之后才能取消报警。

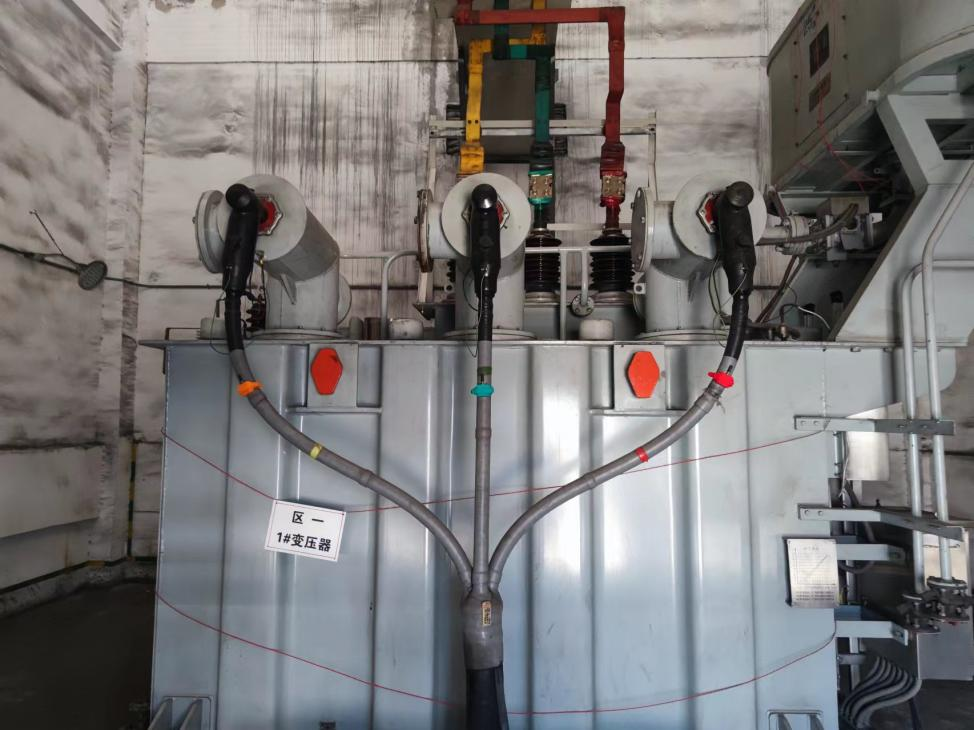

三、安装图片
