概述：

在电力系统中，从发电厂到送变电设备以及到终端用户电器的整个传输过程中都有大量的可变温度需要检测、预警。高压设备连接部位如母线连接点，各种开关、断路器、主变套管夹、高压电缆接头等由于气候冷热变化、材料老化、锈蚀、松动等原因易造成接触不良、接触电阻增大。在大电流通过时，容易烧坏设备，严重的甚至引起设备起火爆炸。若对这些温升故障点的运行状态进行动态追踪监测，不仅可以防止、杜绝此类事故的发生，而且亦为电力系统安全可靠分析和科学调度提供重要的决策依据。

目前对高压电气设备温度的监测，使用最多的方式是通过人工手持红外设备定期巡检。而此种方式有很多的弊端：如劳动强度大；由于人为，环境的干扰因素导致温度测量不准确；温度的异常不能及时的发现；电气设备内部的一些关键接点的温度无法测量等

针对目前高压设备温度监测的现状，我司推出了高压电气接点无线测温在线监测系统，解决了在常规的温度监测手段中所遇到的问题。通过多年的实践，我公司推出了一系列的测温产品，可适用于各种不同的测温环境。产品已大量的运行在国内的各行各业的电力系统中，为避免高压电气设备事故起到了很好的监测作用。实践证明我公司的测温产品性能稳定可靠，测量数据准确，并获得了客户的一致好评。

无线测温系统由无线温度传感器、无线测温主机及后台监控软件等组成。

二、无线测温系统介绍

2.1 微型无源无线测温传感器

我司自主研发的微型无源无线测温传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到无线测温主机。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

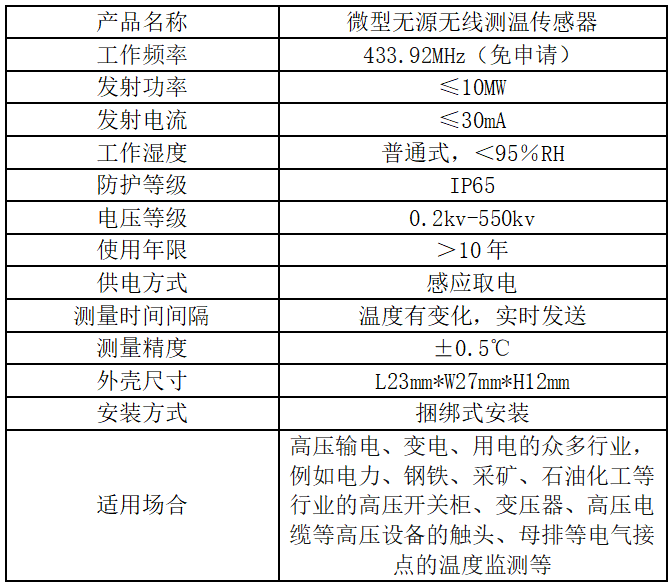

性能指标

2.2壁挂式触摸屏无线测温主机

用于接收无线温度传感器发射的无线数字信号, 通过彩色液晶显示屏显示当前所测温度。同时上传到监控后台，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

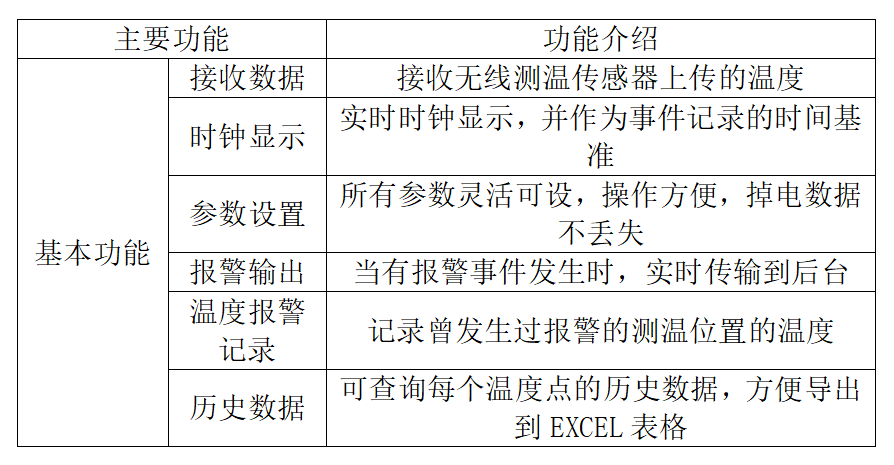

主要功能及技术参数

2.3 监控软件

后台在线监测软件由通讯模块，监控模块，组态设计模块组成。通过该软件，可查询历史记录，曲线，报警窗口弹出，打印等。

主要功能如下：

（1）电气监控系统分布图：在显示界面可以显示一次系统模拟图。

（2）温度监测：在监控系统上集中显示被测各点的温度值。

（3）报警功能：实际测量到的参数值超过报警值时进行声光报警，并带有语音报警功能。

（4）故障显示：被测设备温度点的位置非正常工作时显示故障。

（5）数据库功能：存储所有被测点的各个时刻的温度值，以便进行历史查询历史曲线显示。

（6）权限管理：可进行权限设置。运行数据的设定、修改等需经有使用权限的系统操作人员操作方生效。

（7）远程通信：系统提供 RS485 总线通讯方式，以满足远程通信。

三、微型无源无线温度传感器安装

微型无源无线测温传感器采用CT取电的供电模式。通过合金带固定于被测位置或就近位置，保证传感器感温部位与被检测部位表面充分接触以保证测温效果，安装后的电气间隙不低于对应电压等级的最低安全间隙。

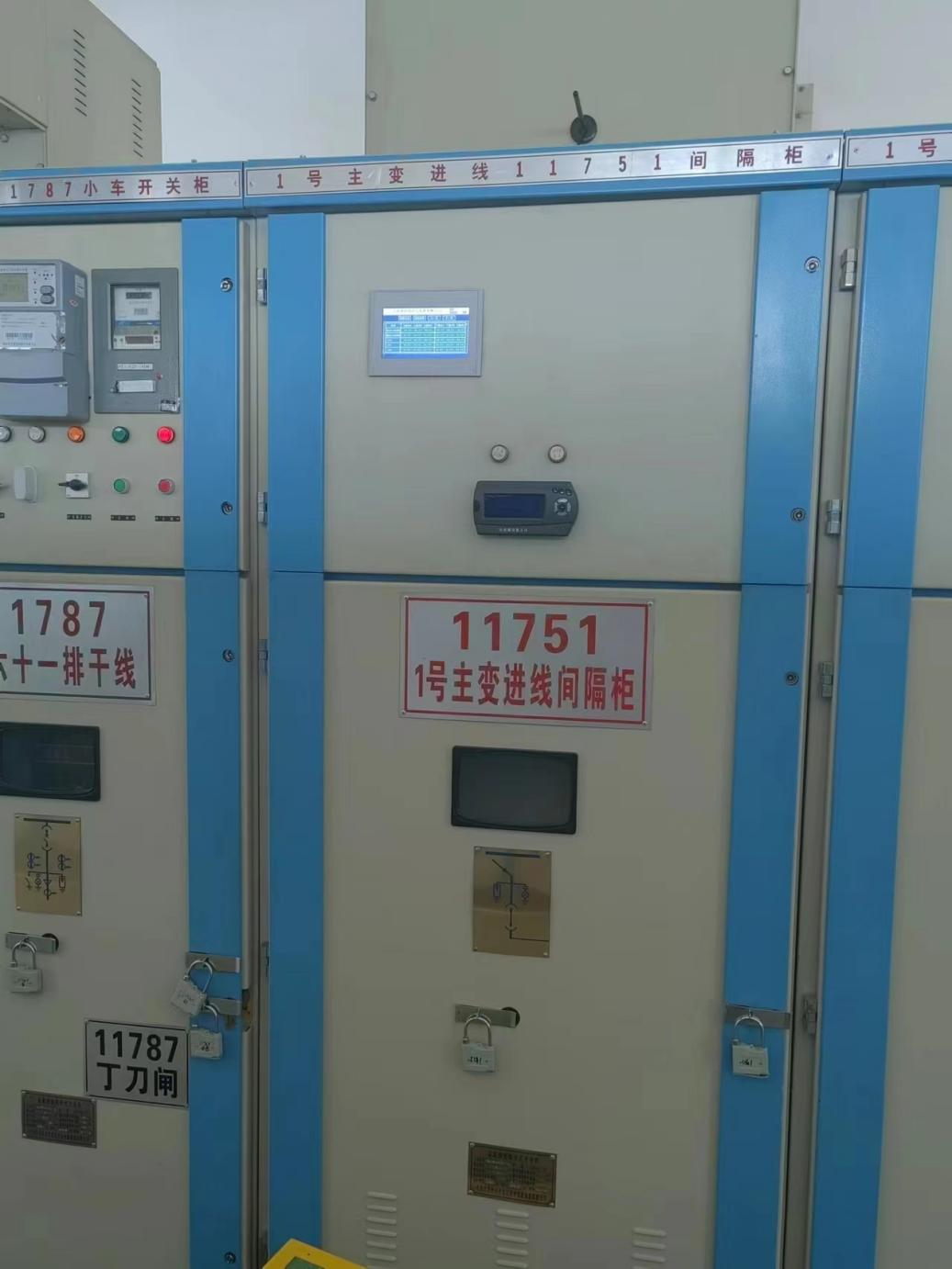

 四、测温主机安装

根据现场传感器分布数量安装在配电室墙上或提前在配电柜开孔镶嵌在柜子上，用以接收并显示传感器数据，记录报警数据，并通过RS485有线通信或网络上传到后台监控软件。
