概述：

开关柜的内部过热现象已成为开关柜使用中的常见问题，由于开关柜体的密闭性，在一些负荷较重的地区，存在开关柜的温升超标问题。闭式高压开关柜的一次设备分布在3 个相互独立的隔室内，分别是开关室、母线室、出线室。由于发热点在密封柜内，运行中的柜门禁止打开，值班人员无法通过正常的监视手段发现发热缺陷。开关柜的温升超标，直接影响设备的安全稳定运行，而且，过热问题是一个不断发展的过程，如果不加以控制，过热程度会不断加剧，并对绝缘件的性能及设备寿命产生很大的影响。

因此，电力设备测温越来越得到大家的认可和重视，温度指标也将成为电力系统监测的重要数据，山东科瑞电力有限公司开发了低压柜无线测温系统。它是工业的神经，它延长我们的视线，它十分接近隐患点。由此，我们可以提前感知，采取措施，降低避免事故。

一、无线测温系统结构

无线测温系统由无线温度传感器、无线测温主机及后台监控软件等组成。

二、无线测温系统介绍

2.1 引线式无线测温传感器

我司自主研发的引线式无线测温传感器采用锂电池供电，无需布线，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到无线测温主机。

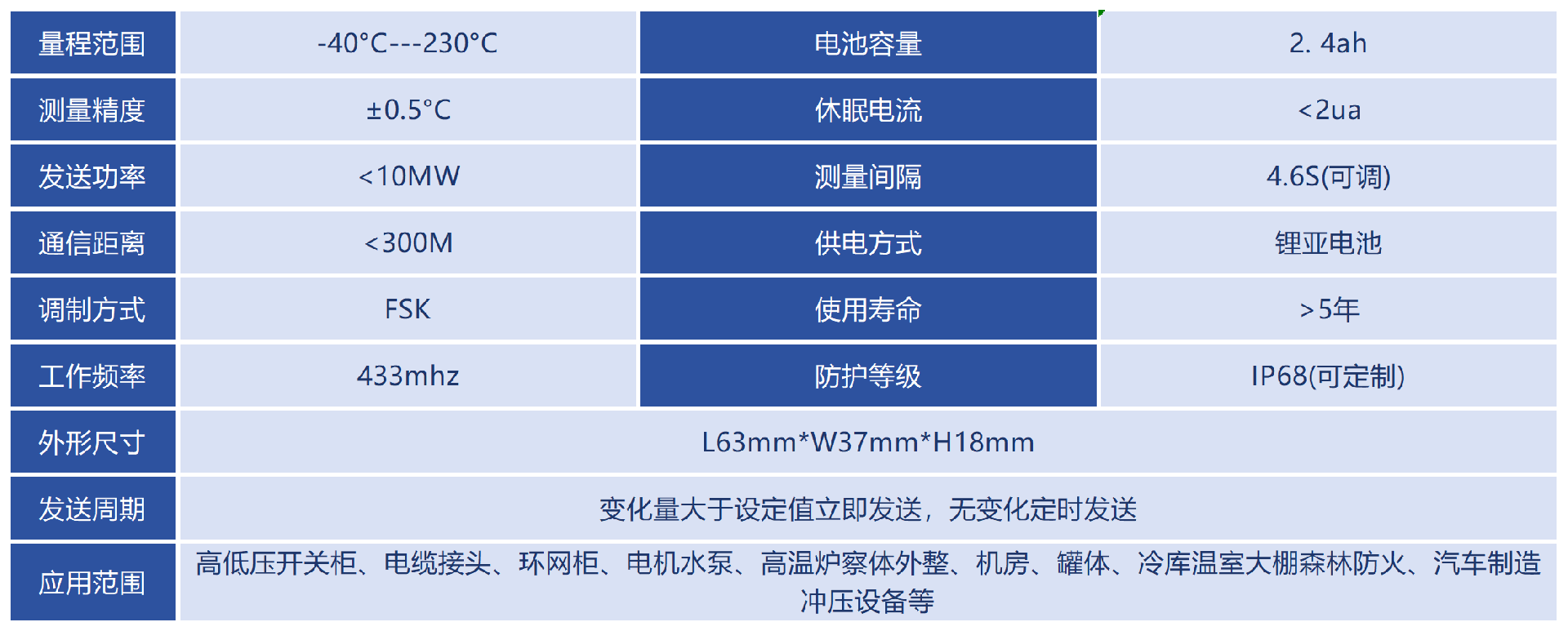

性能指标

2.2壁挂式触摸屏无线测温主机

用于接收无线温度传感器发射的无线数字信号, 通过彩色液晶显示屏显示当前所测温度。同时上传到监控后台，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

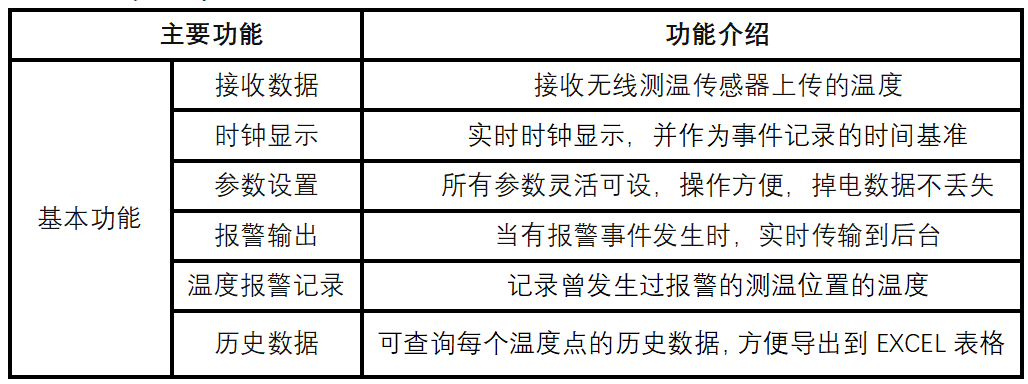

主要功能及技术参数

2.3 监控软件

后台在线监测软件由通讯模块，监控模块，组态设计模块组成。通过该软件，可查询历史记录，曲线，报警窗口弹出，打印等。

主要功能如下：

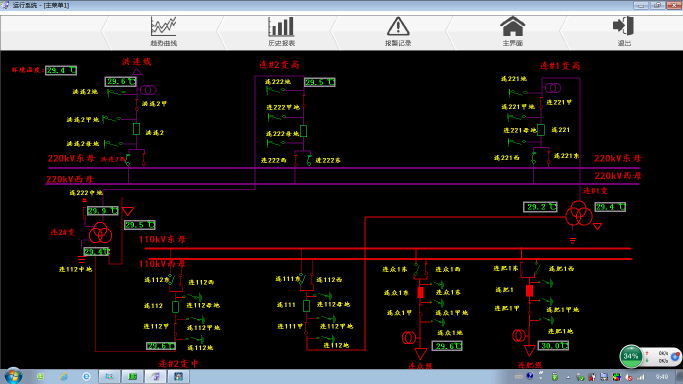

（1）电气监控系统分布图：在显示界面可以显示一次系统模拟图。

（2）温度监测：在监控系统上集中显示被测各点的温度值。

（3）报警功能：实际测量到的参数值超过报警值时进行声光报警，并带有语音报警功能。

（4）故障显示：被测设备温度点的位置非正常工作时显示故障。

（5）数据库功能：存储所有被测点的各个时刻的温度值，以便进行历史查询历史曲线显示。

（6）权限管理：可进行权限设置。运行数据的设定、修改等需经有使用权限的系统操作人员操作方生效。

（7）远程通信：系统提供 RS485 总线通讯方式，以满足远程通信。

三、无线温度传感器安装

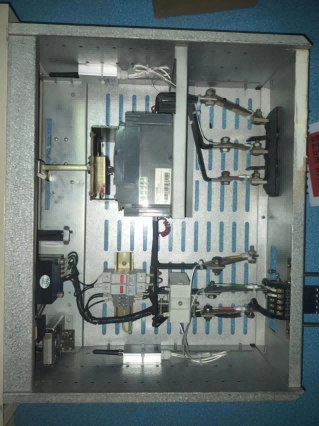

通过扎带固定于被测位置或就近位置，保证传感器感温触头与被检测部位表面充分接触以保证测温效果，安装后的电气间隙不低于对应电压等级的最低安全间隙。

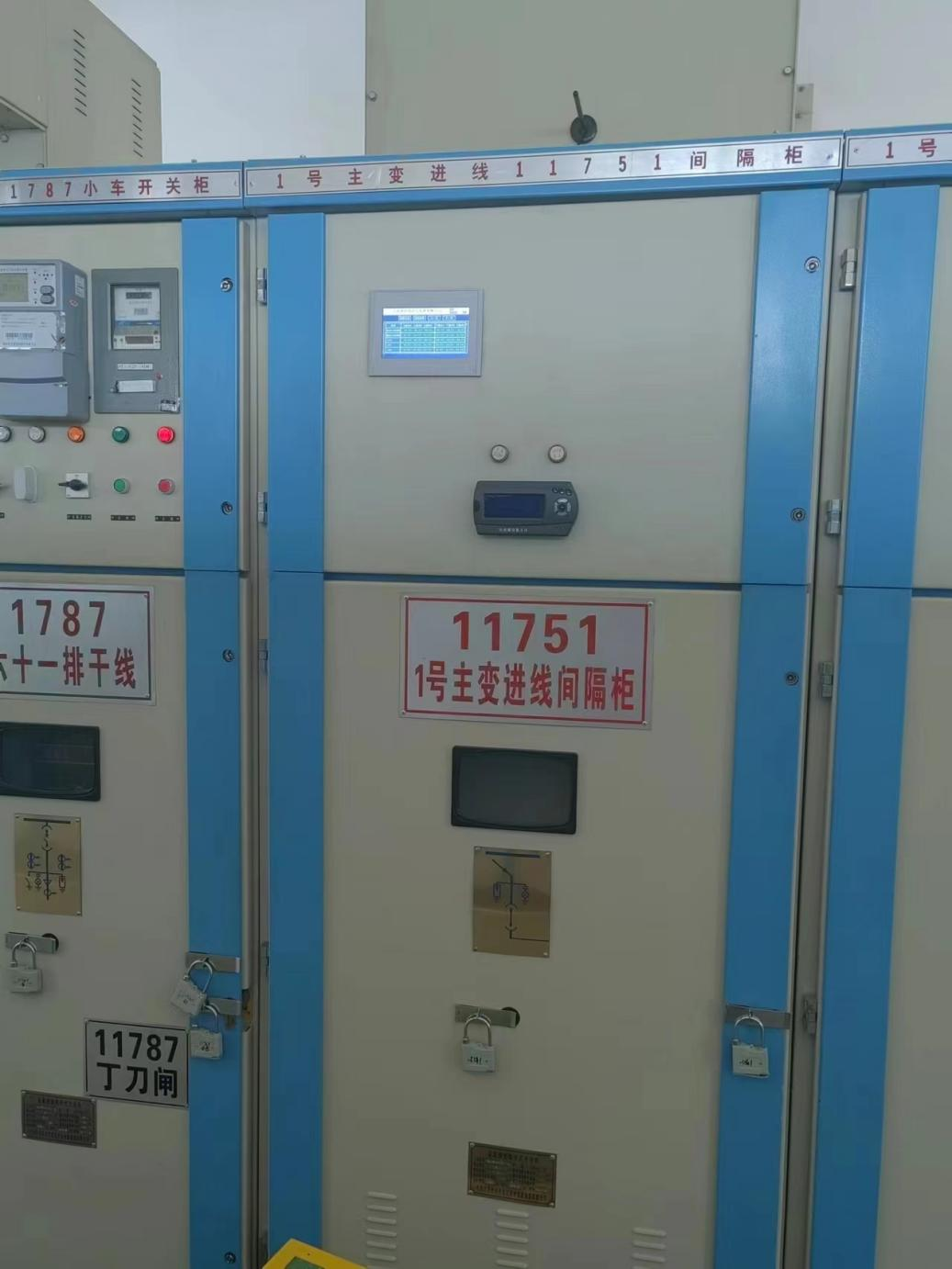

四、测温主机安装

根据现场传感器分布数量安装在配电室墙上或提前在配电柜开孔镶嵌在柜子上，用以接收并显示传感器数据，记录报警数据，并通过RS485有线通信或网络上传到后台监控软件。
