一、应用背景

煤炭在堆放过程中，与空气中的氧气发生反应，放出热量。在煤堆的某些特殊位置，煤氧复合作用放出的热量大于其向外部环境放出的热量，煤的温度就会逐渐升高，最终演化为大幅度热值损耗乃至自燃。

煤场管理中,自热、自燃现象普遍存在,煤堆自热、自燃不仅浪费能源增加发电成本而且自燃产生的一氧化碳、二氧 化硫等有害气体严重的污染环境。随看堆场掺烧制度的不断推广和普及,堆场所使用的煤种、产地和来源越来越多,燃料管理工作越来越复杂,面临诸多挑战,其中煤堆发热自燃现象越来越严重,传统的人工煤温巡检和烧旧存新制度越来越不适应当前煤场现状,无法有效遏制煤堆发热自燃现象。

二、监测方案

现状是：人工巡检是现在通行的作法,但是靠一两个工人扛2米的温度计巡逻根本达不到有效测量密度,热电阻插入煤堆需要几分钟才可以测量准确,而且煤场很多地方行走不便,煤场环境恶劣,有斗轮机等大型设备作业,安排太多的人测温也非常不安全;还有堆场使用红外温枪或热成像设备,该类设备都只能测量表面温度,煤堆自热自燃主要从内部开始,所以达不到使用目的,导致选型失败。所以现场明知防自热自燃的重要性,却无可奈何。

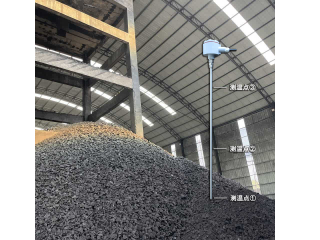

山东科瑞电力设备有限公司设计的方案是利用插入式无线测温探杆，通过利用探杆式无线测温传感器，杆体长度2.5-3米根据煤堆高度定制，杆体内置上中下（间隔1米左右）三个测温点，可以对煤堆上部，中部和底部进行温度监控，通过高频率数据采集及时了解煤堆内部温度情况，一旦出线温度过高或者温升变化过大可及时采取相应措施处理，可有效防止煤堆自然事故，减少损失。

三、系统组成

探杆式无线测温传感器

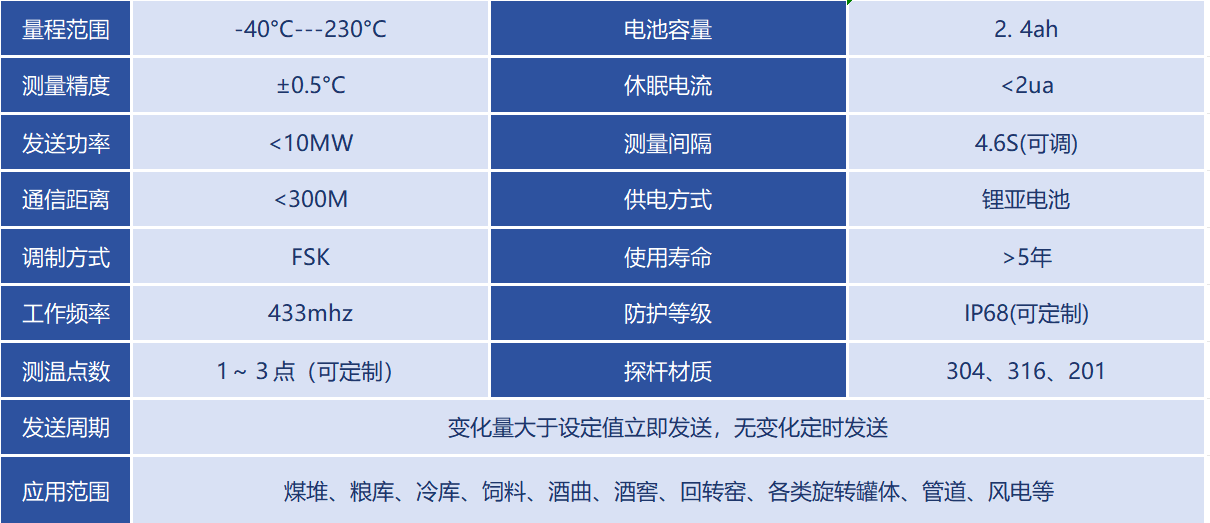

技术参数

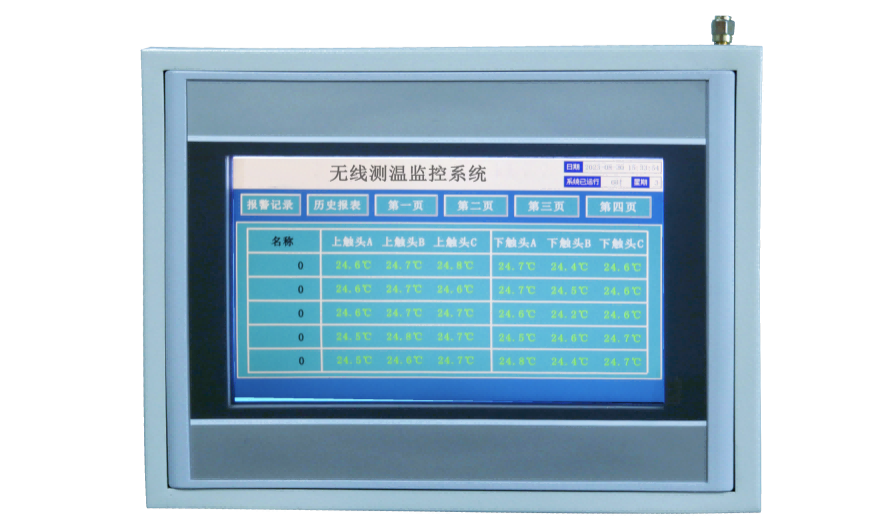

壁挂式触摸屏无线测温主机

用于接收无线温度传感器发射的无线数字信号, 通过彩色液晶显示屏显示当前所测温度。同时上传到监控后台，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

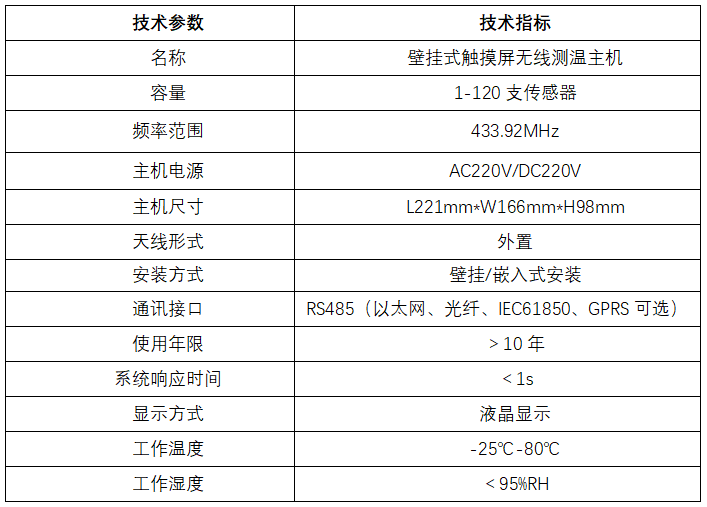

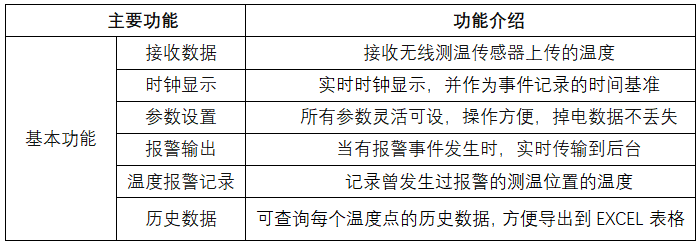

主要功能及技术参数
